(1) 總體方案分析
實驗?zāi)康模好鞔_6DoF并聯精密運動機構及其測控系統認知及設計需求。
(2) 靜、動平臺空間坐標變換公式推導
實驗?zāi)康模哼\(yùn)用矩陣相關知識點,推導運動系統和6DoF并聯精密運動機構空間變換矩陣;自學Matlab Simulink進行矩陣分析和計算;

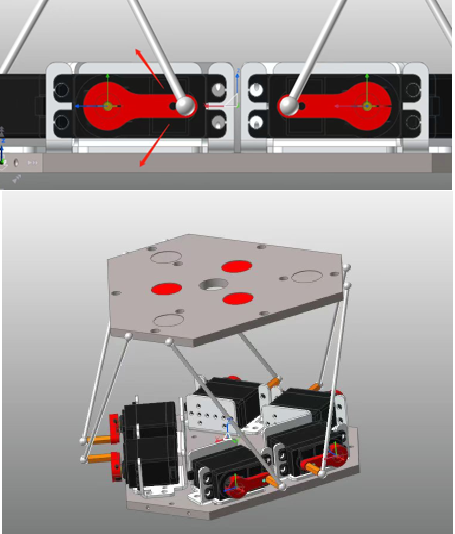

(3) 系統結構建模
實驗?zāi)康模簩?DoF并聯精密運動機構零件進行拆解測量;在Solidworks 環境下完成建模;
(4) 空間坐標變換C實現
實驗?zāi)康模红o、動平臺空間坐標變換計算公式的C/C++程序的編寫和調試綜合;
(5)6DoF并聯精密運動機構被控機械本體結構單元設計
實驗?zāi)康模夯诶碚摿W(xué)力學與運動學知識,推導給定6DoF并聯精密運動機構基本單元運動和力學計算式;
(6) 6DoF并聯精密運動機構被控機械本體結構校核
實驗?zāi)康模和瓿山o定6DoF并聯精密運動機構6DoF并聯精密運動機構被控機械本體結構的強度校核。
(7)6DoF并聯精密運動機構被控機械本體機構運動學分析
實驗?zāi)康模和瓿山o定6DoF并聯精密運動機構運動學分析
(8) 驅動機構/傳動機構選型與分析
實驗?zāi)康模和瓿山o定6DoF并聯精密運動機構運動副:轉動副、球鉸/萬向節傳動分析計算
(9)系統描述建模與傳遞函數分析
實驗?zāi)康模和瓿?DoF并聯精密運動機構機電系統+板球系統的系統描述建模與傳遞函數分析
(10) 傳遞函數轉換及PID參數整定
實驗?zāi)康模耗軌驅⑺〝?shù)學模型轉化為傳遞函數,并能夠完成PID控制系統仿真及參數整定,并實現電機位置與速度PID控制Matlab仿真。
(11) 單片機系統初始化設計
實驗?zāi)康模耗軌蛲瓿善脚_的初始化及定時器編碼器模式配置與編程與調試。
(12) 單片機串口通訊分析與調試
實驗?zāi)康模耗軌蛲瓿善脚_陀螺儀、電阻屏的uart或IIC接口設備接程序設計和下載調試。
(13)單片機電機驅動分析與調試
實驗?zāi)康模耗軌蛲瓿?路電機PWM驅動控制程序設計和下載調試。
(14)傳感器選型及特性分析與調試
實驗?zāi)康模耗軌蜥槍Ρ豢叵到y(tǒng)需要的信號特征進行傳感器的選型,并對所選傳感器進行特性分析。
(15) 電機位置與速度PID控制分析與調試
實驗?zāi)康模耗軌蜥槍Ρ豢叵到y(tǒng)所選電機進行位置控制與速度控制。
(16)系統軟硬件組裝及功能驗證
實驗?zāi)康模赫锨捌谒腥蝿?wù)知識點,實現球在板上運動的快速收斂。
